AMD 3D V-Cache技术发展历程及未来在L2缓存的探索

锐龙处理器的3D V-Cache技术初次亮相之后，始终成为吸引显卡玩家以及硬件发烧友目光的核心要点，它凭借真实存在的性能增强证实了堆叠式高速缓存的庞大潜能 。

技术原理与初代实现

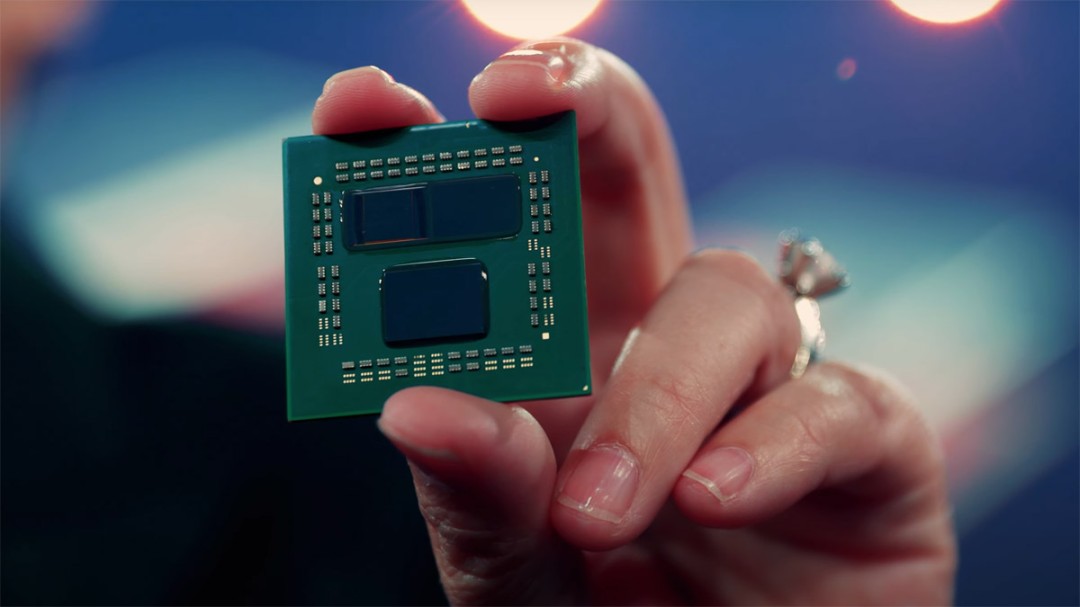

AMD第一代3D V-Cache技术的核心是芯片堆叠，他们不是把缓存芯片简单叠加在计算核心之上，而是经过一次精密的“翻转”。工程师们把承载核心的CCX芯片翻转，让其正面朝下，接着打磨掉芯片背面95%的硅材料，使其变得极薄。

有一块被削薄的CCX chip，在此之上，AMD运用硅通孔技术垂直堆叠了一块容量为64MB的额外缓存芯片，此过程如同建造高楼那般，需极为精准的对准以及连接技术，最终，处理器的三级缓存总量由原本的32MB大幅增至96MB，这般变化为那些需要频繁访问数据的游戏应用带来了能立刻见到效果的帧率提升。

市场反响与产品演进

此项技术最先被应用于锐龙7 5800X3D处理器，其于2022年上市，市场反馈极为踊跃，特别是处于像《微软模拟飞行》这类大型游戏里，帧数提升程度明显，鉴于效果显著，AMD快速把3D V-Cache技术延伸至锐龙7000以及8000系列处理器内，构建成了完备的X3D产品线。

这个产品范畴涵盖了针对主流玩家群体的锐龙7型号，以及面向高端用户的锐龙9型号，它们在各硬件评测网站的游戏性能排行榜里，长时间稳稳占据着前列的位次，进而成为DIY市场内一种独具特色且备受热捧的选择，消费者甘愿为了额外配置的缓存去支付溢价，这充分证实了该项技术在商业层面所取得的成功。

缓存布局的优化设计

AMD在后续迭代里，针对堆叠结构做了优化调整，第二代3D V- Cache技术使芯片堆叠顺序发生改观，在新设计下，原本处于底部的计算核心模块和顶部的缓存模块互换了位置，这种布局方面的调整对优化信号路径以及散热传导存有帮助 。

缓存芯片自身也历经了再度设计，运用了更为高效的电路布局。这些变动虽说对于终端用户来说是不可见的，可却带来了能效比的改进还有制造良品率的提高。技术的持续细微调整展现了AMD于该领域持续深入的工程积累。

向二级缓存的进军探索

非AMD的研究并非只停留在三级缓存之处。依据其公开所呈的研究论文以及专利文件表明，该公司正处于探索把3D堆叠技术运用到二级缓存的进程。论文里呈现出一种具备可扩展性的多层堆叠架构，其中基础芯片与计算单元以及缓存模块相连接。

于示例方案里头，多个五百一十二千字节的缓存区块呈垂直堆叠状，一同构成了一个两兆字节的二级缓存池，且被一个专用的缓存控制电路予以管理。这般结构在理论层面能够依据需求实现灵活地扩展缓存容量，像是进一步堆叠至四兆字节 。

延迟与能效的双重优势

把堆叠技术运用到二级缓存上的重点目的是减少延迟，AMD于论文里对常规平面设计的缓存做了比较，一个1MB的平面二级缓存通常的访问延迟大概是14个时钟周期，然而2MB的平面设计延迟大约是12个周期。

在采用3D堆叠方案以后，缓存与计算核心之间的物理距离借助垂直互连大幅度缩短了，于是数据路径得到了优化。这不但能够提供相较于传统设计更低的访问延迟，这使得数据返回的速度变得更快，同时由于信号传输路径缩短了，所需的驱动功耗降低了，还能够节省电力并且减少热量的产生。

未来影响与行业展望

这个具备前瞻性的研究，预示出了处理器设计的一个有着可能性的方向。要是3D堆叠二级缓存能够成功达成并且投入到商业使用当中，那么将会有可能进一步在游戏以及专业应用里拉大其性能方面的优势。这不单单是容量的增长，更是架构层级的一种革新。

它或许有可能致使竞争对手加快类似技术的研究与开发进程，进而推动整个行业朝着立体集成的方向去发展。对于消费者来讲，未来有很大希望能够看到性能更为强劲、能效更加高效的处理器产品，持续不断地满足日益繁杂的计算需求。
